Im Zeichentool von UDS DACH ONLINE steht den Anwendern ab sofort eine neue Funktion zur Verfügung, mit der sich die Starthöhe von Entwässerungsobjekten gezielt anpassen lässt. Nach Auswahl eines Entwässerungsobjekts – beispielsweise eines Gullys oder einer Rinne – kann über die neue Funktion „Höhenanpassung“ die Höhe dieses Objektes um die gewünschte Anzahl von Gefälleschritten verändert werden.
Und so geht’s:

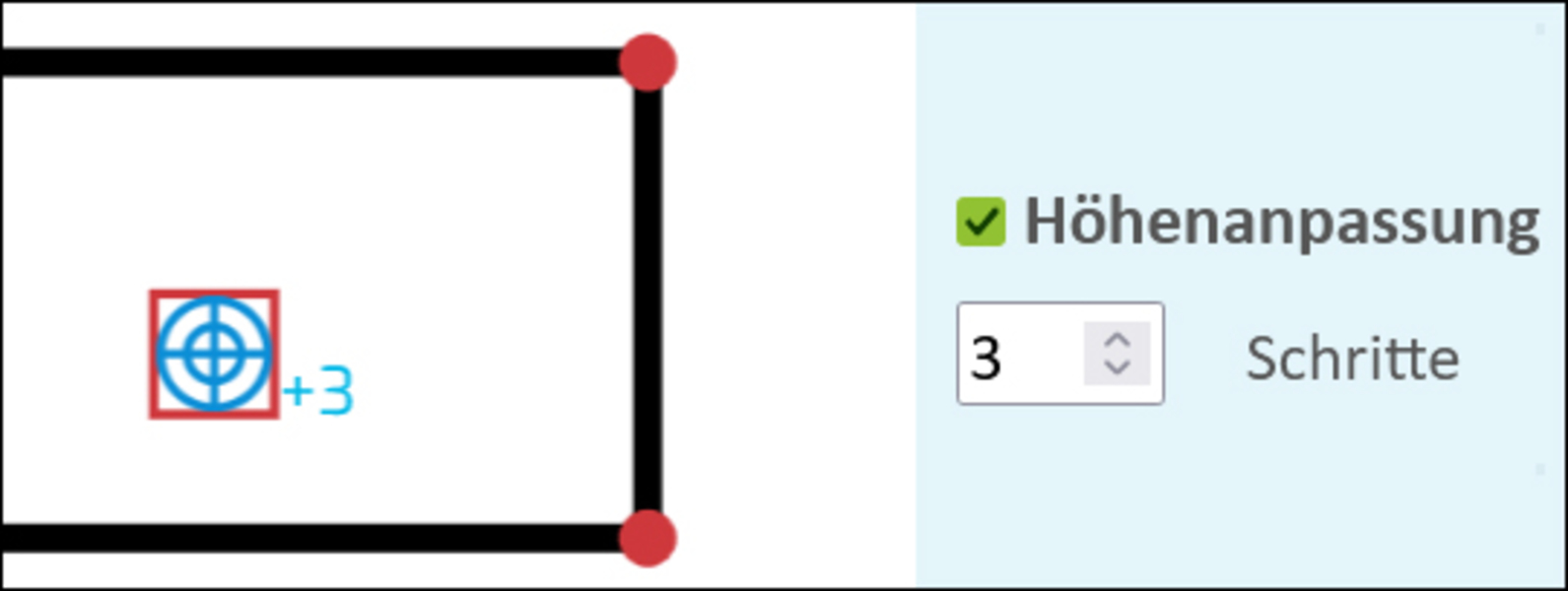

Das gewünschte Entwässerungsobjekt wird ausgewählt. Anschließend aktiviert man die Funktion über ein Häkchen im Bedienfeld. Daraufhin erscheint ein Eingabefeld, in dem die gewünschte Anzahl der Gefälleschritte eingetragen werden kann. Das gewählte Entwässerungsobjekt wird daraufhin entsprechend angehoben. In der Zeichnung wird diese Veränderung durch Anzeige der Schritte am Entwässerungsobjekt sichtbar gemacht.
Diese Anpassung wirkt sich unmittelbar auf die gesamte Gefällelogik des Daches aus. Da die Entwässerungspunkte maßgeblich Richtung und Art der Gefälleplatten bestimmen, wird durch die veränderte Starthöhe auch die anschließende Dachbelegung beeinflusst. Das ermöglicht eine präzisere Steuerung der Gefällestruktur und erleichtert die Anpassung an konstruktive Randbedingungen.
Ein zusätzlicher praktischer Vorteil

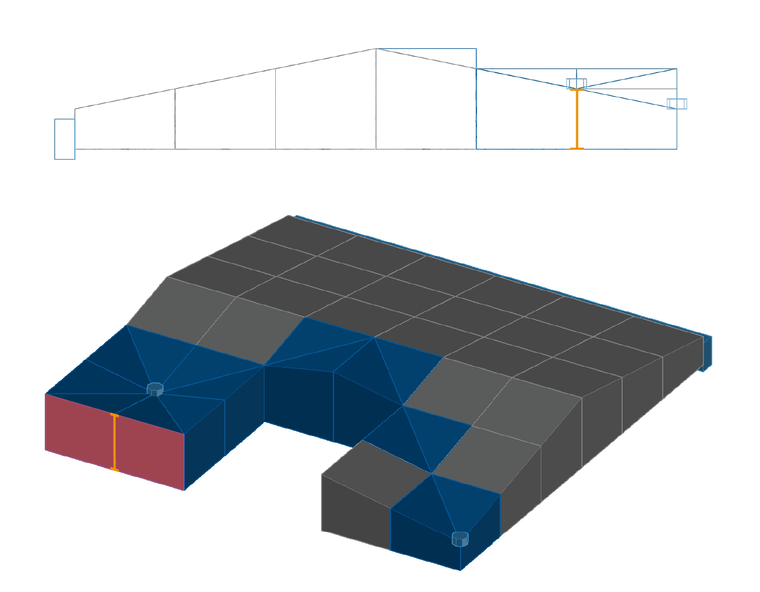

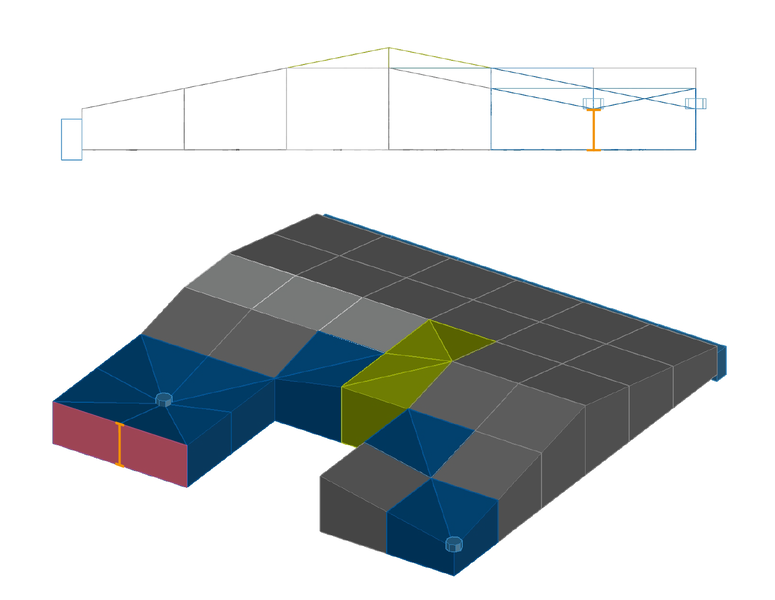

Über die Höhenanpassung lassen sich in bestimmten Fällen auch komplexe oder ungünstige Gefällebelegungen gezielt vereinfachen. Liegen Entwässerungspunkte beispielsweise in einem ungünstigen Abstand zueinander, führt eine Standardkonfiguration mit gleicher Starthöhe oft zu unnötig vielen Kehl- und Gratreihen. Durch das gezielte Anheben einzelner Entwässerungen kann die Belegung deutlich beruhigt und strukturell vereinfacht werden.
Gerade bei komplexeren Dachgeometrien oder bei der Optimierung von Gefälleverläufen bietet diese Funktion einen deutlichen Vorteil: Planer können die Höhenlage einzelner Entwässerungspunkte schnell variieren, ohne das Dach komplett neu aufbauen zu müssen. Dadurch lassen sich alternative Entwässerungssituationen einfacher testen und die Dachbelegung effizienter optimieren.
Mit der neuen Höhenanpassung erweitert UDS DACH ONLINE sein Zeichentool um eine weitere praxisnahe Funktion, die die Planung von Gefälledächern noch flexibler und kontrollierbarer macht.
